Product Summary

The MA2SD310GLBF is a Silicon epitaxial planar type Schottky Barrier Diode for super high speed switching.

Parametrics

MA2SD310GLBF absolute maximum ratings: (1)Reverse voltage:30 V; (2)Repetitive peak reverse voltage:30 V; (3)Forward current (Average):200 mA; (4)Peak forward current:300 mA; (5)Non-repetitive peak forward surge current:1A; (6)Junction temperature:125℃; (7)Storage temperature:-55℃ to +125℃.

Features

MA2SD310GLBF features: (1)IF(AV) = 200 mA rectification is possible.; (2)Low forward voltage: VF < 0.47 V (at IF = 200 mA).

Diagrams

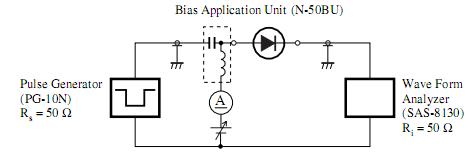

MA2SD310GLBF circuit diagram
